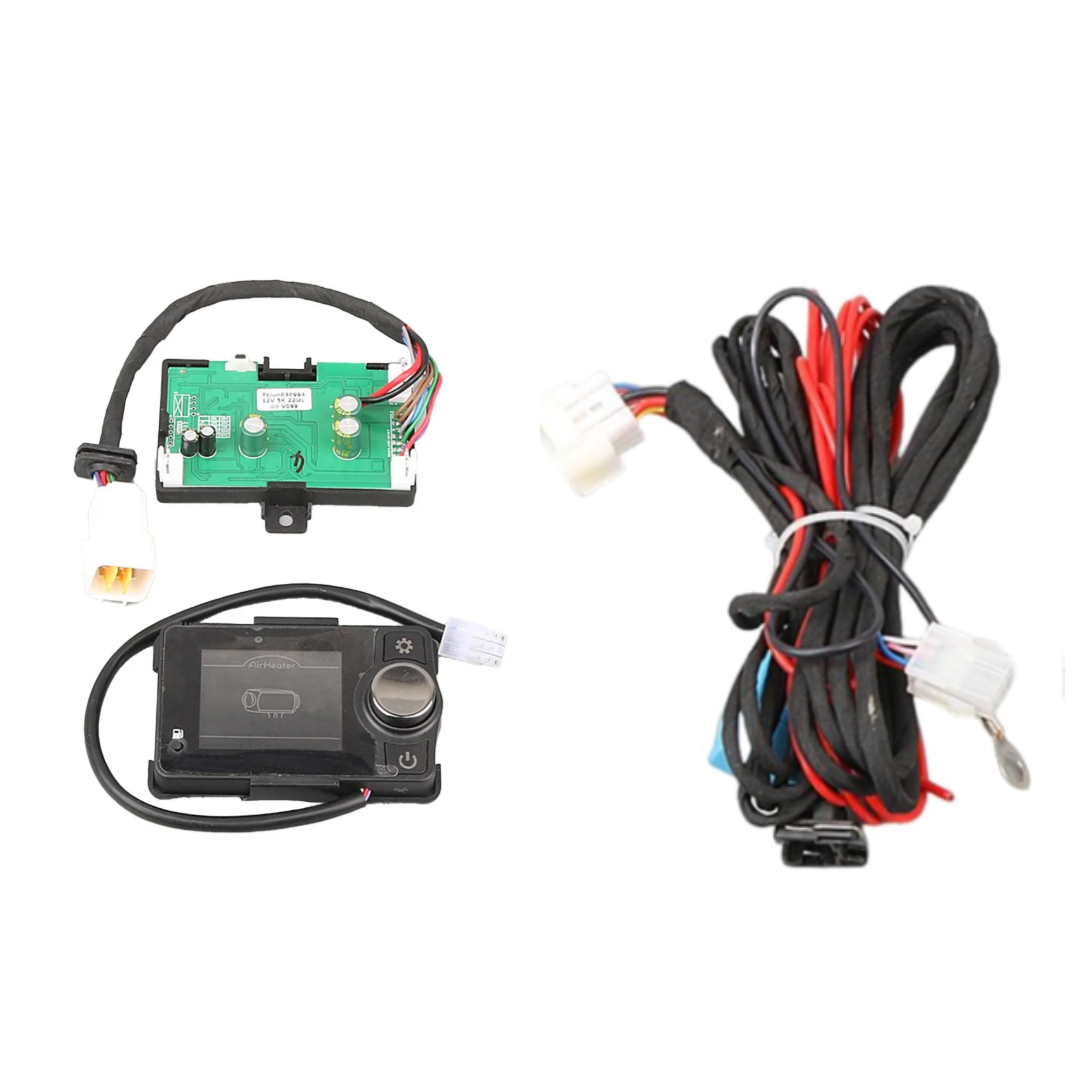

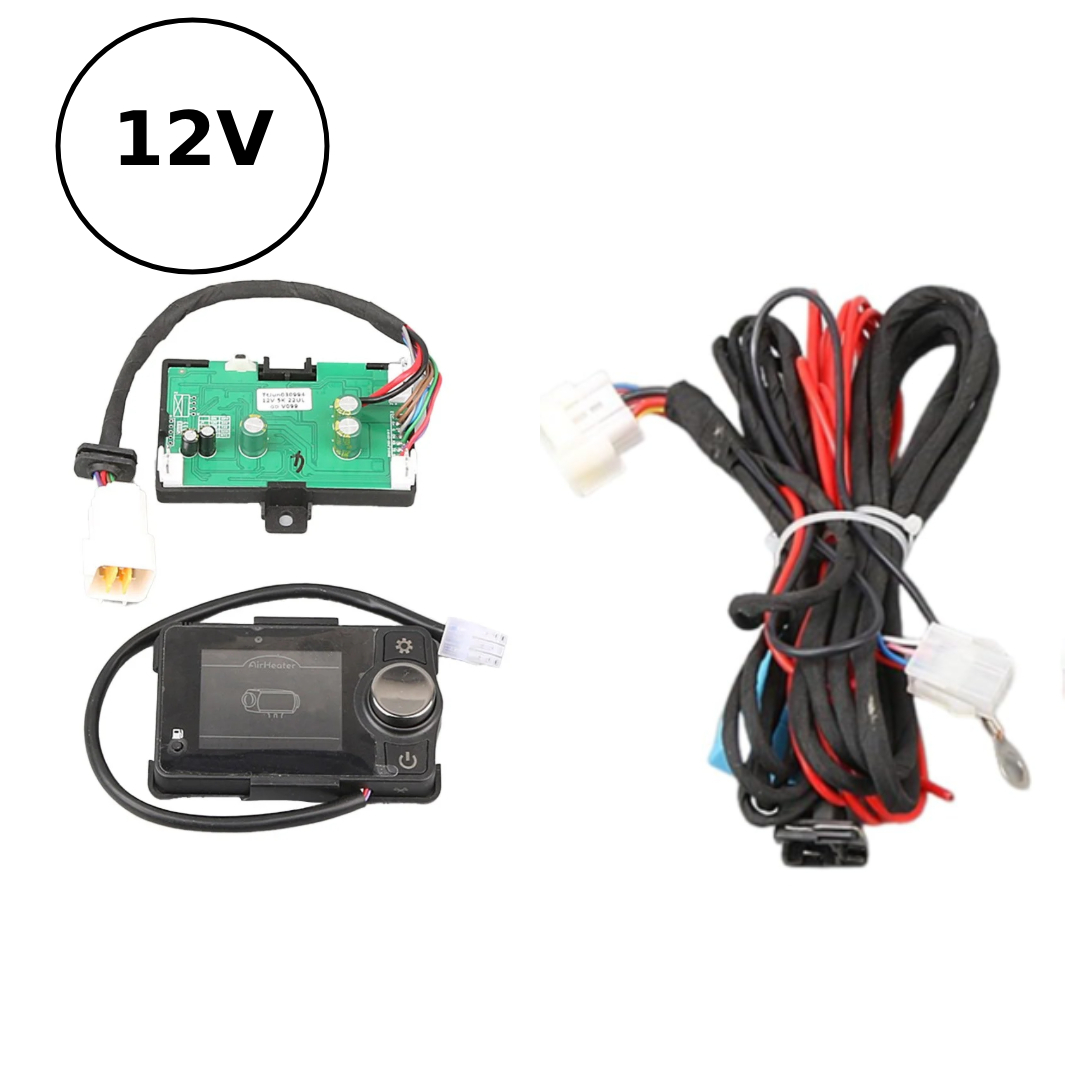

Kit Display 12V, placa electronica si cablaj pentru incalzitoarele diesel -control prin Bluetooth

Acest kit contine :

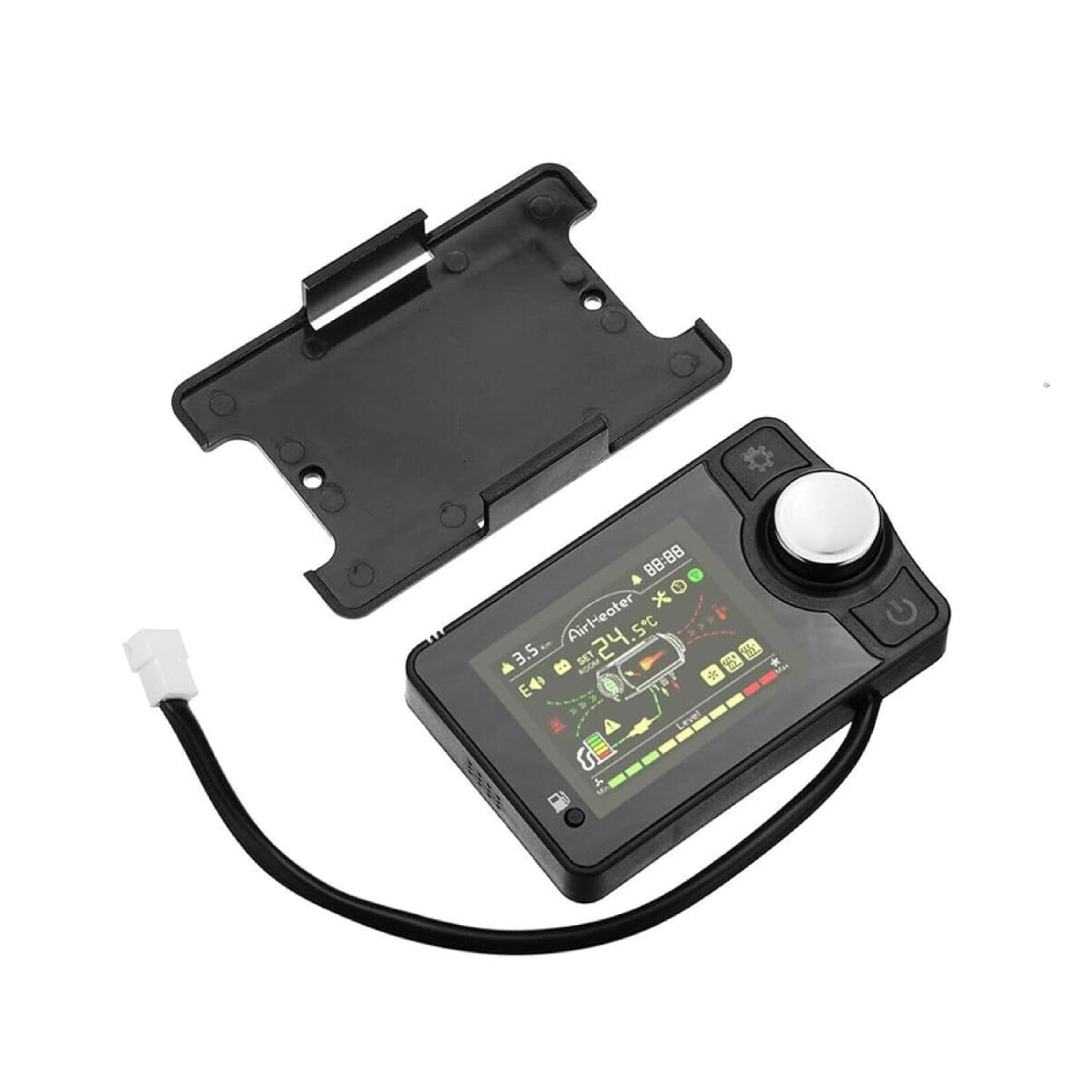

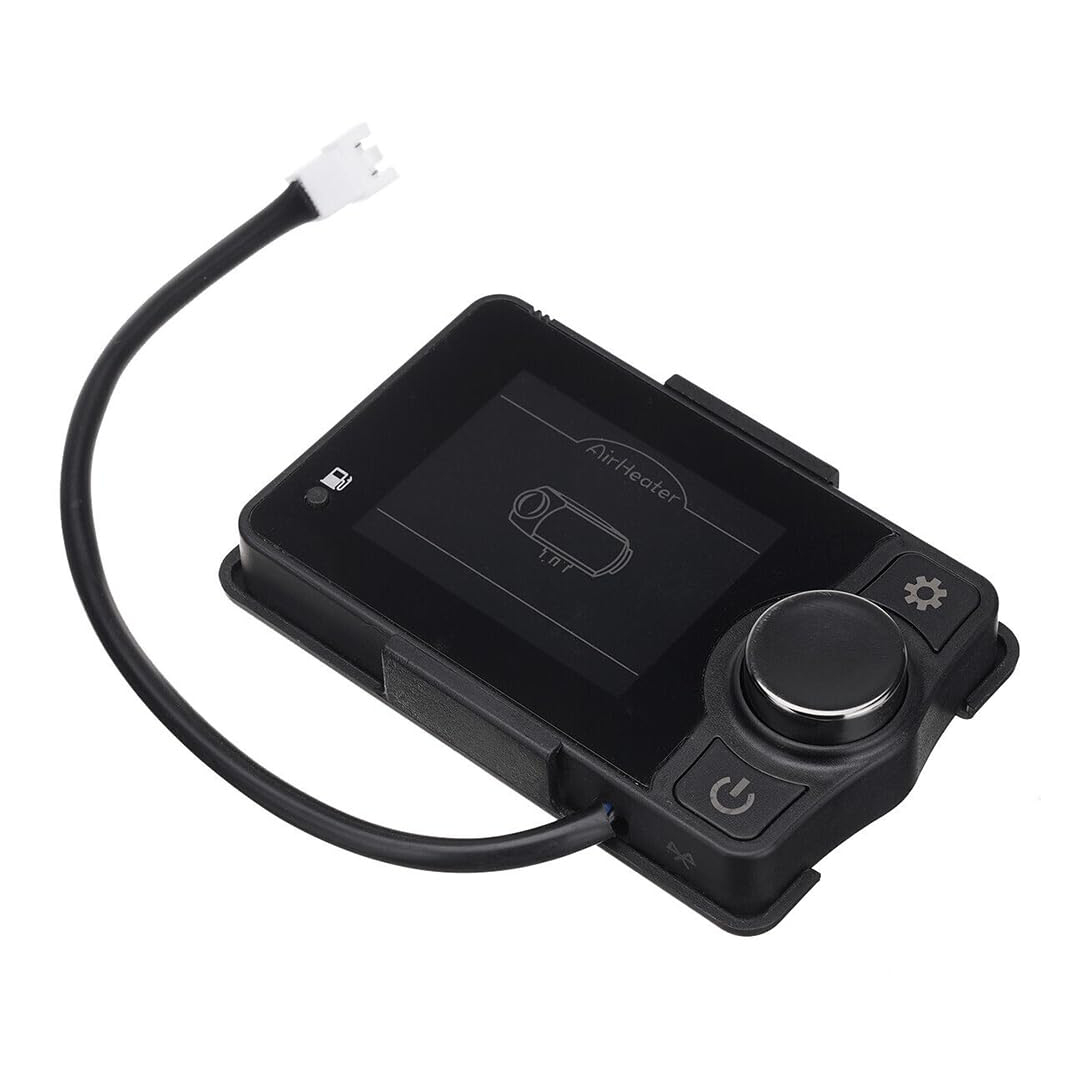

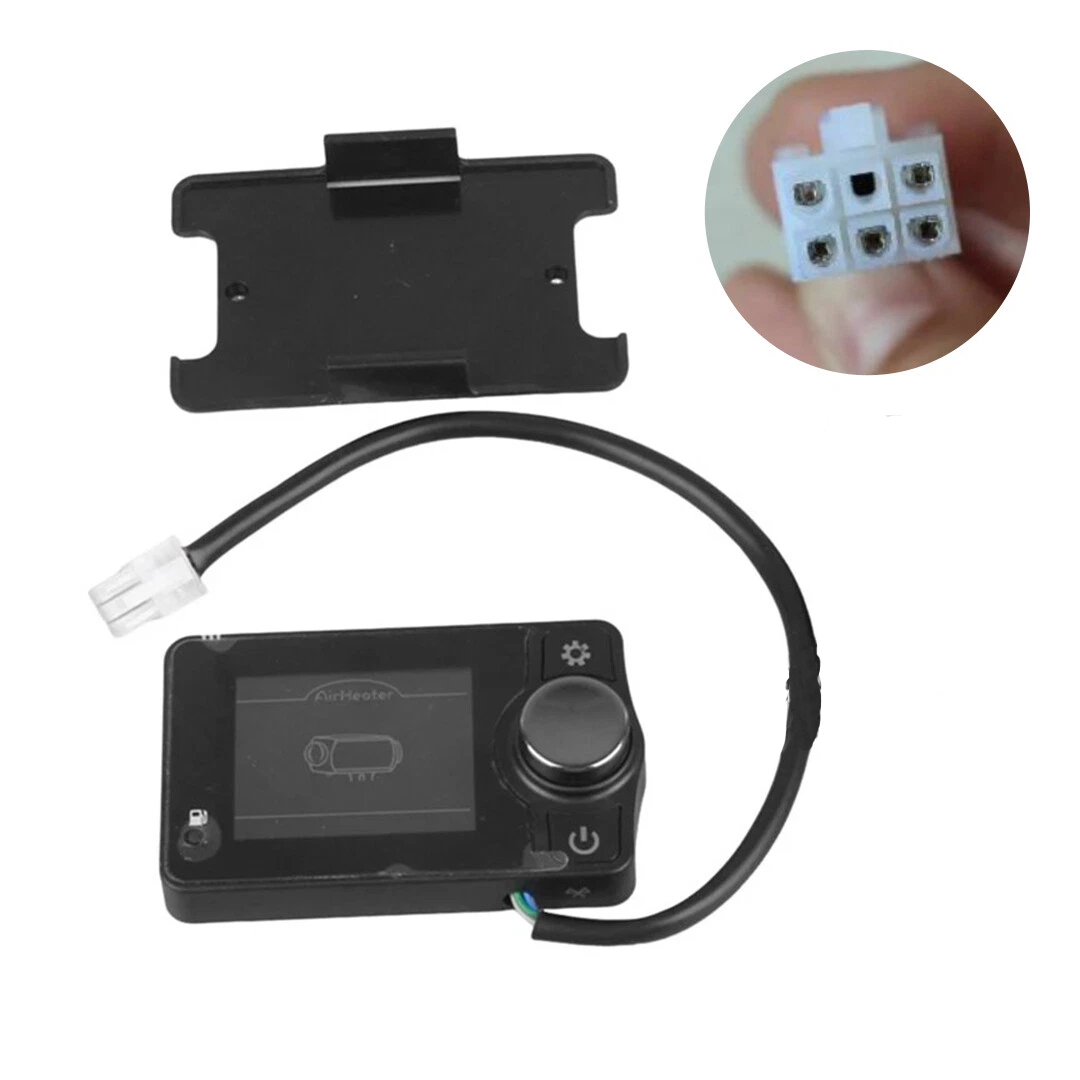

1x Display

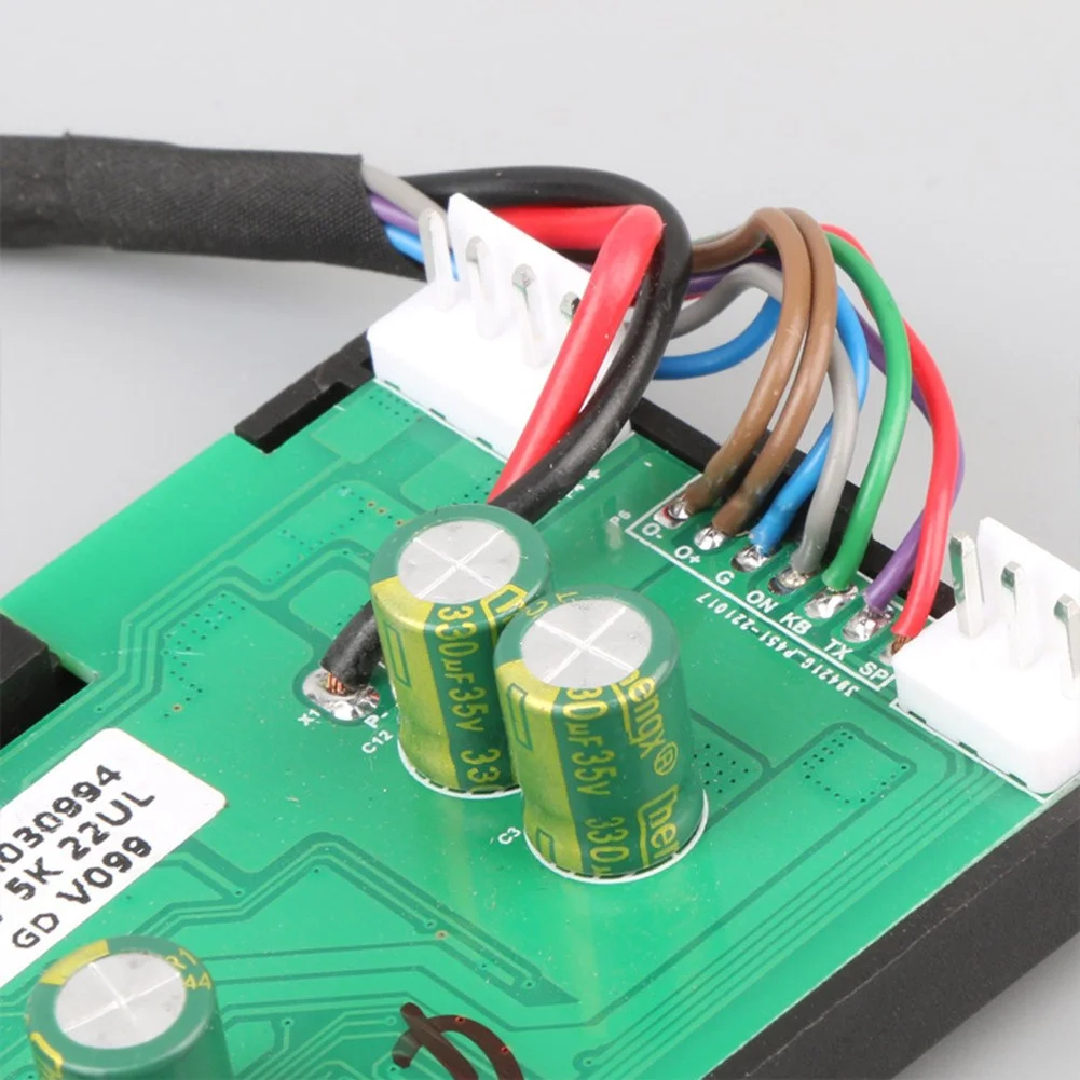

1x Placa electronica
1x cablaj

Aplicatii telefon

Android : AirHeaterBLE
Iphone : airHeaterByBLE



Declarație mod de funcționare (Run Mode)

Aeroterma are mod manual (setare putere) și mod automat (temperatură constantă).

În mod automat, aeroterma ajustează automat puterea în funcție de diferența dintre temperatura setată și cea din cameră.

În mod manual, nivelul de putere este reglabil între nivel 1–10.

În mod automat, temperatura setată este reglabilă între 8–36°C.

Instrucțiuni
Pornire / Oprire

Apasă butonul ON/OFF pentru a porni sau opri aeroterma.

Schimbare mod de funcționare

Rotește butonul de reglaj pentru a schimba modul de funcționare.

Se comută între mod manual și mod automat.

Reglare putere / temperatură

Mod manual: rotește butonul pentru a regla puterea; nivelul apare în partea de jos a display-ului.

Mod automat: rotește butonul pentru a regla temperatura setată; valoarea clipește pe display.

Asociere telecomandă

Cu aeroterma pornită, apasă SET + ON/OFF timp de peste 3 secunde până apare En00.

Rotește butonul până la En08.

Apasă din nou butonul peste 3 secunde până apare P1.

P1 – asociere buton creștere (+)

P2 – asociere buton scădere (–)

P3 – asociere buton schimbare mod

P4 – asociere buton ON/OFF

Setare parolă Bluetooth

Prima dată, din aplicația AirheaterBLE, setează o parolă nouă și salvează.

Pornește aeroterma.

Apasă SET + ON/OFF peste 3 secunde până apare En00.

Rotește butonul până apare bLE și un cod din 4 cifre (implicit 1234).

Apasă butonul peste 3 secunde până când parola clipește.

Introdu parola nouă → apare SUC (setare reușită).

Reset nivel combustibil

Cu aeroterma pornită, apasă FUEL LEVEL RESET timp de peste 7 secunde.

Setare capacitate rezervor

Cu aeroterma pornită, apasă SET peste 4 secunde până apare F0.

Rotește butonul până la F6.

Apasă butonul → valoarea clipește.

Reglează capacitatea între 5–50 L (pas 5 L).

Apasă din nou pentru salvare.

Valoare implicită: 10 L

„–” = funcție dezactivată

Setare debit pompă combustibil

Cu aeroterma pornită, apasă SET peste 4 secunde → apare F0.

Rotește până la F7.

Apasă butonul → valoarea clipește.

Alege una dintre valorile: 16 / 22 / 28 / 32.

Apasă din nou pentru salvare.

Setare timp / Timer

Cu aeroterma pornită, apasă SET peste 4 secunde → F0.

Rotește pentru a naviga: F0 → F1 → F2 → F3

Ora locală

Ora pornire programată

Durată funcționare

Timer ON/OFF

Apasă butonul pentru editare.

Interval funcționare: 0.5 – 10 ore, pas 0.5 ore.

t-OF = timer dezactivat

t-ON = timer activ

Apasă ON/OFF pentru ieșire.

Mod inteligent Start–Stop

Cu aeroterma pornită, apasă SET peste 4 secunde → F0.

Rotește până la F9.

Apasă butonul:

AUon = activare mod inteligent

AUOF = dezactivare

Apasă din nou pentru salvare.

Selectare limbă

Cu aeroterma pornită, apasă SET peste 4 secunde → F0.

Rotește până la F4.

Apasă butonul și selectează:

C – Chineză

E – Engleză

R – Rusă

— – Mut

Apasă pentru salvare.

Program pompare combustibil (amorsare)

Deconectează alimentarea.

Ține apăsat FUEL LEVEL RESET.

Reconectează alimentarea.

Panoul pornește testul automat (~15 secunde).

Când apar pictogramele rezervor și pompă, eliberează butonul.

Programul se oprește automat sau poți opri panoul manual.

⚠ Atenție: nu pompa prea mult combustibil în aerotermă.

Atunci când aeroterma se defectează, pictograma corespunzătoare clipește pe display, iar codul de eroare apare pe ecran.
Cauza defecțiunii și soluția se regăsesc în tabelul de mai jos.

Cod eroare Cauză eroare Soluție
E01 Eroare la pornire Verifică dacă rezervorul de combustibil este gol și alimentează. Verifică dacă furtunul de combustibil este blocat.
E02 Lipsă combustibil Verifică dacă rezervorul de combustibil este gol și alimentează.
E03 Supratensiune alimentare Verifică tensiunea bateriei: între 9–16V pentru aerotermă 12V și între 18–30V pentru aerotermă 24V.
E04 Defecțiune senzor ieșire aer Verifică dacă mufa senzorului este deconectată; dacă este defect, înlocuiește senzorul.
E05 Defecțiune senzor intrare aer Înlocuiește unitatea de control ECU.
E06 Defecțiune pompă combustibil Verifică dacă mufa pompei este deconectată; dacă este defectă, înlocuiește pompa.
E07 Defecțiune ventilator Verifică dacă mufa ventilatorului este deconectată; dacă este defect, înlocuiește ventilatorul.
E08 Defecțiune unitate de aprindere Verifică dacă mufa unității de aprindere este deconectată; dacă este defectă, înlocuiește unitatea.
E09 Supraîncălzire Verifică dacă admisia sau evacuarea aerului sunt blocate.
E10 Defecțiune senzor supraîncălzire Verifică dacă mufa senzorului este deconectată; dacă este defect, înlocuiește senzorul.
